Niestandardowe próbki i makiety
Niestandardowe próbki i makiety
Specjalistyczne szkolenia i kwalifikacje
Produkty Sonaspection mogą być używane do specjalnych szkoleń NDE, opracowywania procedur, szkolenia personelu i kwalifikacji, szkolenia specjalistów i demonstracji wydajności w zakresie:
- Wykrywania wad
- Wymiarowania wad
- Złożonej geometrii spoin
- Egzotycznych materiały
- Sprzętu, procedur i personelu
Do próbek niestandardowych dołączona jest dokumentacja, która jasno identyfikuje rodzaje, rozmiary i lokalizacje wad.
Wraz z wszystkimi próbkami dostarczane są:
- Dokumentacja CAD wzorca
- Oświadczenie o rozmiarze wady (opcjonalnie)
- Zdjęcia wad
- Ślady błędów
- Raporty z inspekcji
- Certyfikaty materiałowe
- Certyfikat zgodności
Typy próbek
- Rury ferrytyczne
- Rury austenityczne
- Różne metale spoin
- Próbki napoiny
- Naczynie i dysze reaktoras
- Próbki rdzenia i sprayu
- Makiety ciśnieniowe
- Makiety CRDM
- Śruby i kołki
- Erozja / korozja
Ideal for NDE training and PDI qualifications.

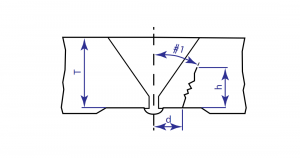

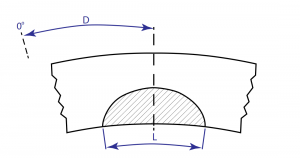

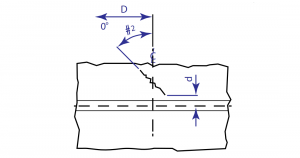

| Wymiary | Wielkość robocza | Wielkość zaraportowana |
| Długość wady (L) | ± 4mm (0.16″) | ± 1.5mm (0.06″) |
| Wysokość wady (h) | ± 1.5mm (0.06″) | ± 0.75mm (0.03″) |
| Odległość od środka spoiny (d) | ± 1mm (0.04″) | ± 0.5mm (0.02″) |
| Odległość od punktu odniesienia rurki (D) | ± 2mm (0.08″) | ± 1mm (0.04″) |
| Przechył (#1) | ± 5° | ± 5° |
| Krzywa (#2) | ± 5° | ± 5° |
   |
||
